焊点缺陷检测一直以来是很多地方都用的到，但是有的对焊点是有要求的。不能过大、不能芯线部分外漏等等一些瑕疵。所以91香蕉国产成人网站今天就来看看机器视觉来地带人工实现焊点缺陷检测。

【检测内容】

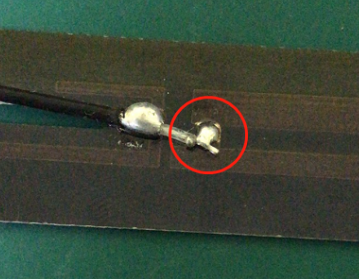

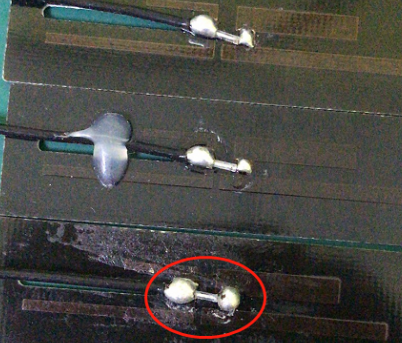

无焊点、 焊点过大、 芯线部分外漏、芯线未焊住、没有芯线、焊点或芯线偏移

【检测指标】

主要性能指标：X方向测量范围0~7mm，Z方向范围0~5mm，精度±3μm，重复精度1μm。

【检测原理】

利用激光三角反射原理，激光束被放大成一条激光线投射到被测物体表面上，反射光透过高质量光学系统，投射到成像矩阵上，经计算得到传感器到被测量表面的距离(Z轴)和沿着激光线的位置信息(X轴)，移动被测量物体或者轮廓仪探头，就可以得到一组三维测量值。

【检测步骤】

轮廓仪固定，伺服机构预先设置好检测位置，到达检测位置后触发轮廓仪取像，内置算法分析产品为缺陷或者良品，输出OK或者NG信号。
