生产PCB焊接的连接器产品过程中，易出现焊接PIN脚偏移、PIN脚缺失、相邻PIN脚焊锡连接短路、PIN脚虚焊、焊盘过热翘边等缺陷。而且人工检测产品容易出现漏装、错装、PIN脚连锡、PIN脚脱焊断路等故障。所以为了提高检测的速度和准确度，91香蕉国产成人网站科技基于视觉检测原理的研发了PCB焊接检测设备，通过使用机器视觉代替人工对虚焊、焊盘翘边、少锡缺陷实施在线自动检测。

【检测内容】

针对连接器生产中PCB焊接质量检测。PIN脚偏斜、虚焊、焊盘翘边、少锡缺陷;

【检测原理】

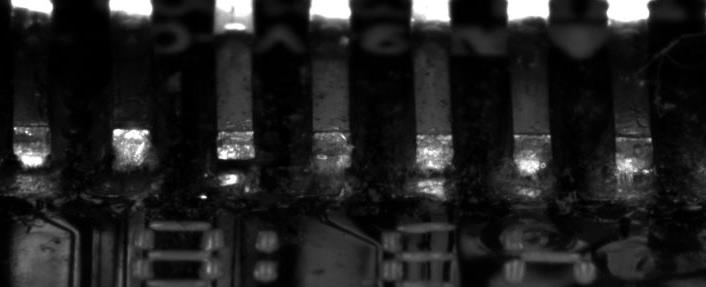

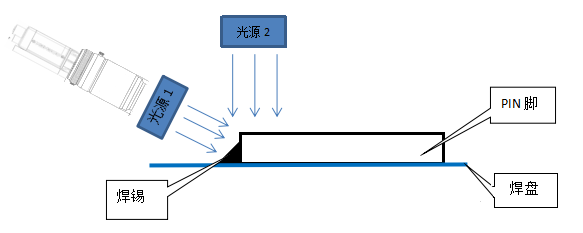

光源1取像如下图，将PIN脚前端照亮，使用卡尺工具可抓取PIN脚中心，计算得到PIN脚间距是否异常，并计算PIN脚相对于焊盘中心的偏离距离。可检测PIN脚是否发生偏斜、PIN脚是否缺失。

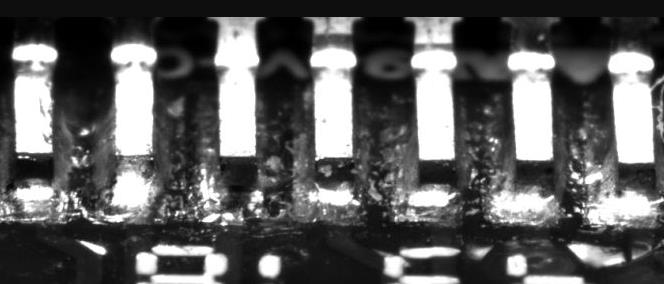

光源2取像如下图，在正上方光源2的照射下，焊盘、PIN脚顶面及PIN脚前端附锡受面大，图像灰度值大，呈白色。而PIN脚前端面受光面极小，图像灰度值小，呈黑色。故可通过测量焊锡与PIN脚前端面的交线与PIN脚顶边的距离，可准确得到焊锡量的大小。进而区分出少锡和无锡缺陷。

该设备可以提高了生产效率，减少了人力成本。如果你在pcb行业遇到了问题的话，可以和91香蕉国产成人网站取得的联系，91香蕉国产成人网站会和你一对一的对接。
