一、总体结构

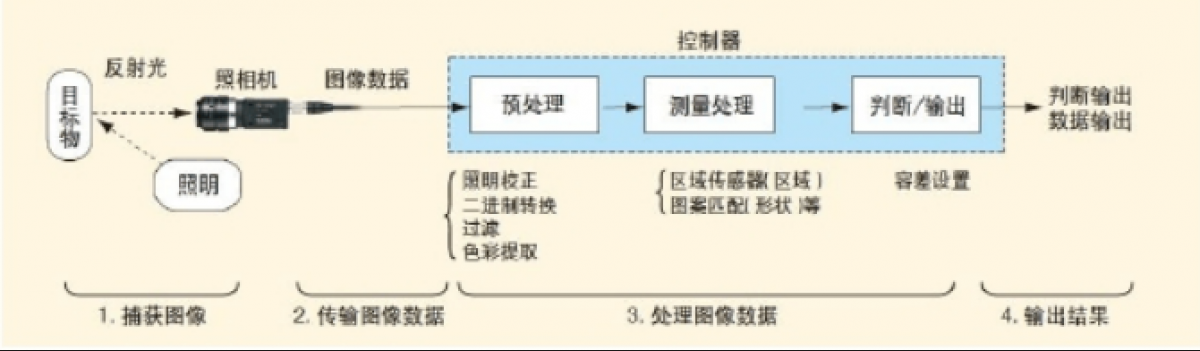

1、根据被检测物的不同，可分为在线加装方式和独立检测单元加装方式。由机械结构、光学系统、运算与控系统制系统、算法软件等构成。

二、检测方式

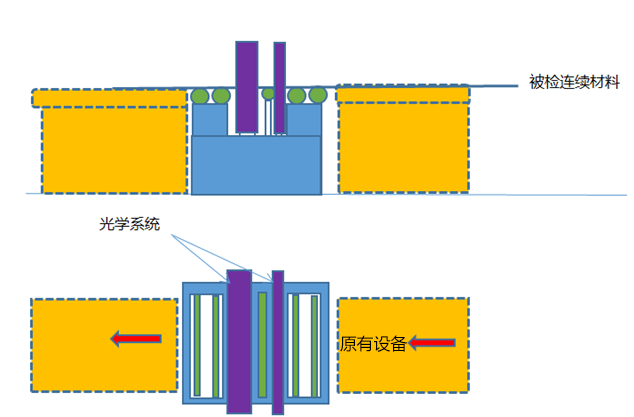

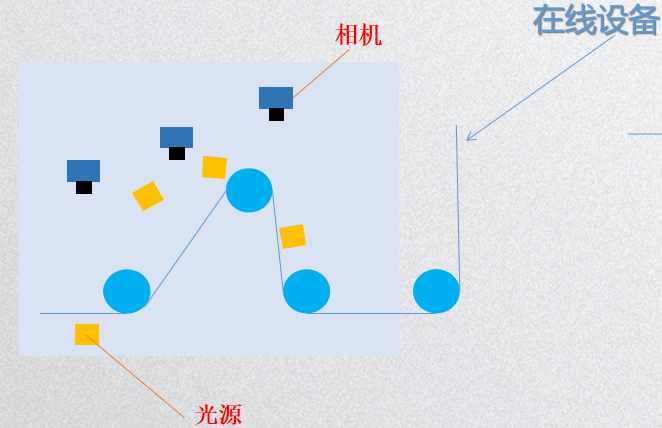

1、在线安装方式 动力源自于物料传输动力，所有机械结构安装于原有设备上。

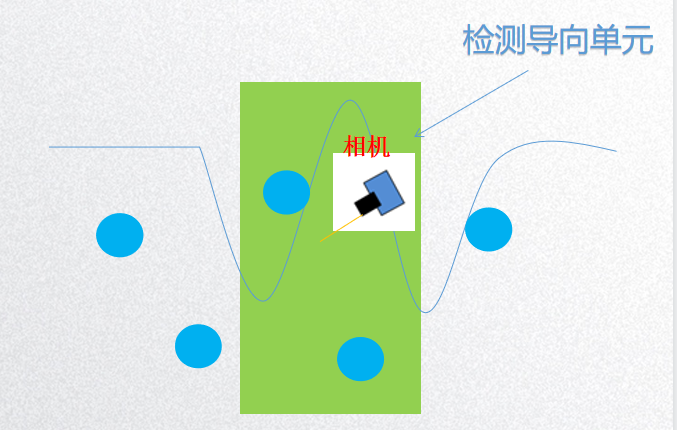

2、独立检测单元方式 动力源自于物料传输动力，单独设计一套导布机构，相机与光源的安装机架等，便于物料在线检测。

三、光学系统

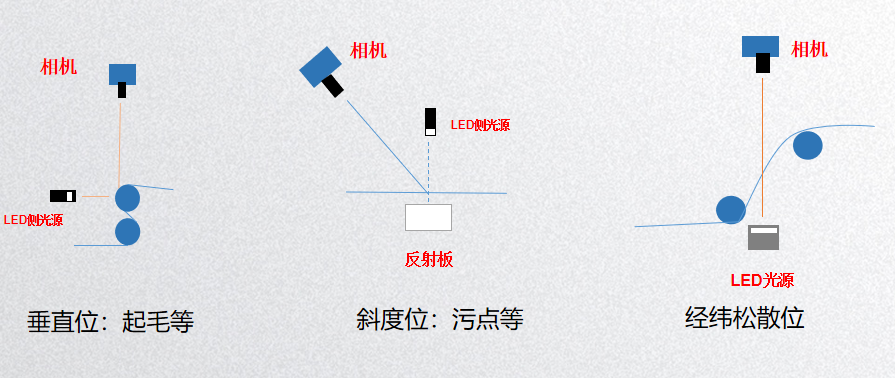

光学系统由相机、光源等组成。面料检测要求、面料特性、面料宽度等不同，采用不同的相机取像方式

四、软件功能

1、检测参数自动设定功能 可针对不同产品类别检测需求进行自动设定不同的配置文件，实现产品多参数检测。

2、缺陷分布/列表功能 全幅面检测材料表面质量，正确提供缺陷各项参数(位置、面积、宽度、长度、发生时间、影像画面)

3、生产线速度自适应功能 可依生产线速度不同自动改变扫描频率，以确保缺陷图像真实不变形

4、生产管理统计功能 提供各种缺陷统计报表并显示生产统计趋势曲线图，提供生产统计与质检报告

5、报表统计及打印功能 可进行每卷或每生产批号打印各种质量报告
